Pure Type 1 50kA Ultra-Bescherming met hoge capaciteit voor gebieden met extreme bliksem
Productoverzicht
NPS01-FA50 AC 1P-overspanningsbeveiligingsapparaat is een pure vonkbrug met ultrahoge capaciteitType 1 (Klasse I) SPDontworpen voor extreme bliksemomgevingen en kritische stroombelastingen.
Het product voldoet aanEN/IEC 61643-11 en GB/T 18802.11 normenen maakt gebruik van geavanceerde grafietvonkbrugtechnologie met een extreem hoge bliksemimpulsstroomcapaciteit vanImp 50kA (10/350μs).
Het kan enorme bliksemenergie direct ontladen bij directe inslagen en biedt primaire bescherming voor kernstroomdistributiesystemen in bliksemgebieden met een hoog-risico.
Het apparaat is voorzien van een versterkteModulair ontwerp van 36 mm, enkel-polig, ondersteunt35 mm DIN-railinstallatie, en coversUc-spanningsniveaus van 275V tot 385V.
Het wordt veel gebruikt in elektriciteitssubstations, kerndatacentra, communicatieknooppunten, controlecentra voor spoorwegvervoer en andere kritieke infrastructuur.
Ultra-Grote grafietvonkafstand, bestand tegen extreme energie
De interne structuur maakt gebruik van een ultra-grote,- zuivere grafietvonkbrug, die uitstekende volgstroomonderbrekingsmogelijkheden en extreme energiebestendigheid biedt.
Tijdens normaal bedrijf blijft de SPD in standnul lekstroom en nul stroomverbruik, waardoor een lange levensduur en stabiele beschermingsprestaties worden gegarandeerd.
De versterkte grafietelektrodestructuur zorgt voor stabiele ontladingskarakteristieken en is bestand tegen herhaalde bliksemimpulsen met ultra-hoge stroomsterkte zonder prestatieverlies.
Het geleidende pad maakt gebruik van zeer{0}}zuivere kopermaterialen en grote aansluitingen, waardoor een lage weerstand, een sterk stroomvoerend vermogen en een lagere temperatuurstijging onder extreme piekomstandigheden worden gegarandeerd.

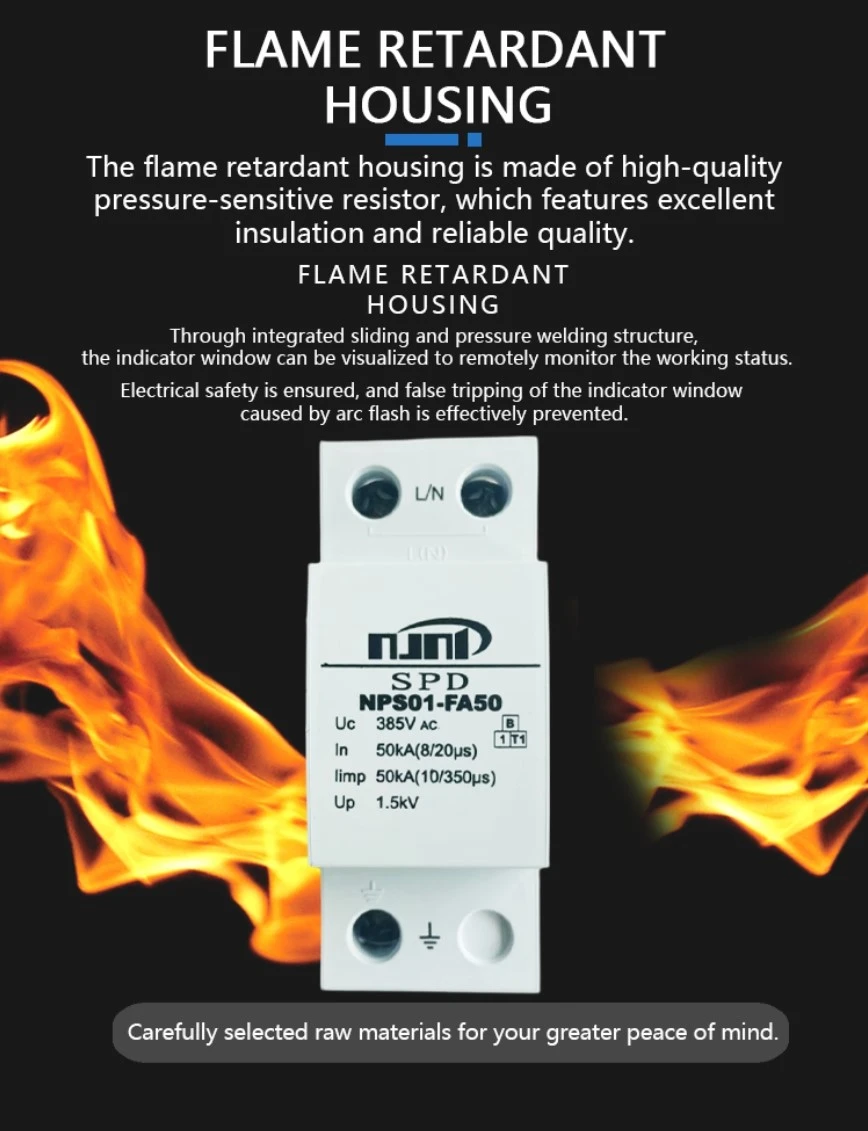

De behuizing gebruiktUL94V-0 vlamvertragend materiaalmetIP20-beschermingsgraad, die voldoet aan de hoge-isolatie- en veiligheidseisen.
630A reservezekering, compatibel voor systemen met ultra-hoge stroomsterkte
Technische specificaties:
- Nominale ontlaadstroomIn: 50kA (8/20μs)
- SpanningsbeveiligingsniveauOmhoog: 1,5 kV
- ReactietijdMinder dan of gelijk aan 100 ns
- Aanbevolen reservezekering:630A gG
- Kabel maat:4-35 mm²
- Bedrijfstemperatuur:-40 graden tot +80 graden
Geïntegreerde thermische ontkoppeling en rood/groene statusindicatie zorgen voor gemakkelijk onderhoud en foutidentificatie.
Optionele alarmcontacten op afstand ondersteunen gecentraliseerde monitoring en systeembeheer.
Een hoge-betrouwbare Type 1-bliksembeveiligingsoplossing voor ultra-hoge- stroomdistributiesystemen.
|
Model |
NPS01-FA50/275/1 |
NPS01-FA50/320/1 |
NPS01-FA50/385/1 |
|
SPD-testcategorie |
Type1/KlasseI (EN/IEC61643-11, GB/T18802.11) |
||
|
Maximale continue bedrijfsspanning Uc (huidig type: AC) |
275V |
320V |
385V |
|
Blikseminslagstroom (10/350μs) [L-PE, N-PE] Iimp |
50kA |
50kA |
50kA |
|
Nominale ontlaadstroom (8/20μs) [L-PE, N-PE] In |
50kA |
||
|
Maximale ontlaadstroom (8/20μs) [L-PE, N-PE] Imax |
1,5 kV |
1,5 kV |
1,5 kV |
|
Spanningsbeveiligingsniveau [L-PE, N-PE] omhoog |
Minder dan of gelijk aan 100 ns |
||
|
Reactietijd |
630A gG-zekering |
||
|
Reservezekering |
Normaal open en normaal gesloten contactterminals |
||
|
Signaalalarm op afstand |
Wisselstroom: 250V/0,5A, 125V/1A; Gelijkstroom: 30V/0,1A |
||
|
Signaalenergie extern alarm Un/In |
0,5 mm² tot 1,5 mm² |
||
|
Verbindingsdraad voor alarmsignaal op afstand |
Zwevend wisselcontact |
||
|
Type extern contact |
-40 graden tot +80 graden ; 5%~95% |
||
|
Temperatuur- en vochtigheidsbereik |
Rood: Mislukt; Groen: Normaal |
||
|
Indicator werking scheider |
4 mm² massieve draad/flexibele draad |
||
|
Minimale installatiedoorsnede van de geleider-Doorsnede (L, N, PE) |
35 mm² standaard draad / 25 mm² flexibele draad |
||
|
Maximale doorsnede installatiegeleider-Sectieoppervlak (L, N, PE) |
35 mm standaard DIN-rail |
||
|
Installatiemethode |
Rood thermoplastisch materiaal, UL94V-0 |
||
|
Behuizingsmateriaal |
IP20 |
||
|
Beschermingsgraad behuizing |
B×L×H: 36×91×66mm |
||
|
Opmerking:Bovenstaande producten kunnen optioneel worden voorzien van een afstandssignaleringsfunctie. Bij producten met signalering op afstand wordt "/FM" toegevoegd na het originele modelnummer, zoals NPS01-FBC7/275/1/FM. |
|||
Productvoordelen
Productbedradingsschema
Afmetingen verpakking
Afmetingen binnendoos (L×B×H):11,3×10,1×7,7 mm, 15,11×10,1×7,7 mm
Afmetingen buitenverpakking (L×B×H):32,5×27,5×27,5 mm
