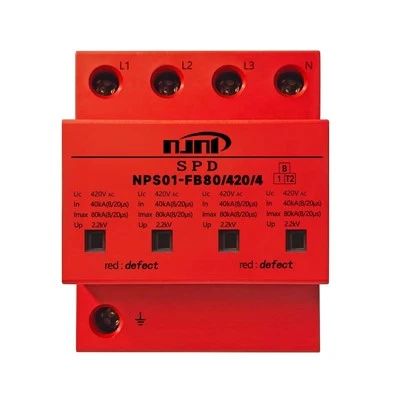

NPS01-F80 AC 3+1P-overspanningsbeveiligingsapparaat

Verbeterde 3+1 architectuur voor veeleisende drie-fase vier- draadsystemen



Productoverzicht

Het NPS01-F80 AC 3+1P-overspanningsbeveiligingsapparaat is een verbeterd Type 2 (Klasse II) overspanningsbeveiligingsapparaat, ontworpen voor veeleisende drie-fase vier-stroomdistributiesystemen. Het voldoet aan de normen EN/IEC 61643-11 en GB/T 18802.11 en is gecertificeerd volgens de vereisten van Type 2/Klasse II. Het product is voorzien van de klassieke 3+1 beveiligingsarchitectuur: drie-fasige varistoren met grote- diameter gecombineerd met een neutrale- lijnspecifieke vonkbrug, waarbij elke fase een nominale ontlaadstroom In van 40 kA (8/20 μs) en een maximale ontlaadstroom Imax van 80 kA levert. Deze configuratie komt perfect overeen met de beschermingsvereisten van reguliere TN-S en TT drie-fasige vierdraads aardingsconfiguraties met hogere piekblootstelling. De vierpolige breedte van 144 mm past op standaard 35 mm DIN-railmontage, waarbij Uc 275 V tot 440 V dekt (NPE-modus 255 V). Het wordt veel gebruikt in grote commerciële gebouwen, datacentra, communicatiehubs en industriële hoofdverdeelpanelen die verbeterde secundaire bescherming vereisen.

Elk fasecircuit maakt gebruik van een zinkoxidevaristorchip met een grote-diameter en hoge- energie, met een snelle respons en een lage restspanning voor een snelle ontlading van stroomstoten. Het neutrale-naar-circuit maakt gebruik van een speciale gasontladingsmodule met hoge capaciteit-, die onder normale omstandigheden werkt zonder lekstroom en zonder stroomverbruik, waardoor het afwijken van de neutrale lijn en problemen met systeeminterferentie die worden veroorzaakt door langdurige lekstroom- volledig worden geëlimineerd. De fase- en neutrale beschermingselementen zijn nauwkeurig energie-gecoördineerd, zonder volgstroom en zonder beschermingsdode zones. Het modulaire, onafhankelijke tripontwerp geeft elke pool een eigen thermische scheider en een rood/groen statusindicatievenster. Een{11}}polige storing activeert automatische isolatie zonder de andere polen te beïnvloeden, waardoor het lokaliseren van fouten snel en intuïtief gaat. De geleidende stroomrail is gemaakt van zeer-zuiver koper met vertining, waardoor een lage contactweerstand en een hoge stootstroomcapaciteit worden gegarandeerd. De UL94V-0 rode thermoplastische behuizing met IP20-classificatie zorgt voor betrouwbare isolatieveiligheid.

Deze serie biedt een fase-{0}}spanningsbeveiligingsniveau tot wel 1,5 kV, met een fase--responstijd van minder dan of gelijk aan 25 ns en een N-PE-modus-responstijd van minder dan of gelijk aan 100 ns, waardoor uitstekende restspanningscontrole en hoge beschermingsnauwkeurigheid worden geleverd. Een 125A gG back-zekering wordt aanbevolen om een ​​optimale selectieve coördinatie tussen de stroomopwaartse en stroomafwaartse beveiligingsfasen te bereiken, waardoor hinderlijk uitschakelen van de stroomopwaartse stroomonderbrekers tijdens blikseminslag wordt voorkomen. Er is een optioneel normaal open/normaal gesloten potentiaalvrij wisselcontact beschikbaar voor signalering op afstand (AC 250V/0,5A), ter ondersteuning van de aansluiting op gebouwautomatiserings- of bewakingssystemen voor gecentraliseerde statusbewaking op afstand. Het apparaat werkt binnen -40 graden tot +80 graden en een luchtvochtigheid van 5% tot 95%, en is geschikt voor geleiders van 4 mm² tot 35 mm². Met een snelle montage op een DIN-rail van 35 mm is dit een robuuste oplossing voor secundaire overspanningsbeveiliging in veeleisende drie-fasige vierdraads distributiesystemen.

Afmetingen binnendoos (L*B*H):11.3*10.1*7.7, 15.11*10.1*7.7
Afmetingen buitendoos (L*B*H): 32.5*27.5*27.5
